空压机管径单位知识讲解!

发布时间:2022-09-29


管道作为整台空压机系统的连接“成员”,起到了承上启下的作用。合适的管道才能稳定的送气,用气!常见的管径单位有De、DN、D、d、Φ,因此,很多用户也会问它们之间有什么区别,分别表示了什么意思?

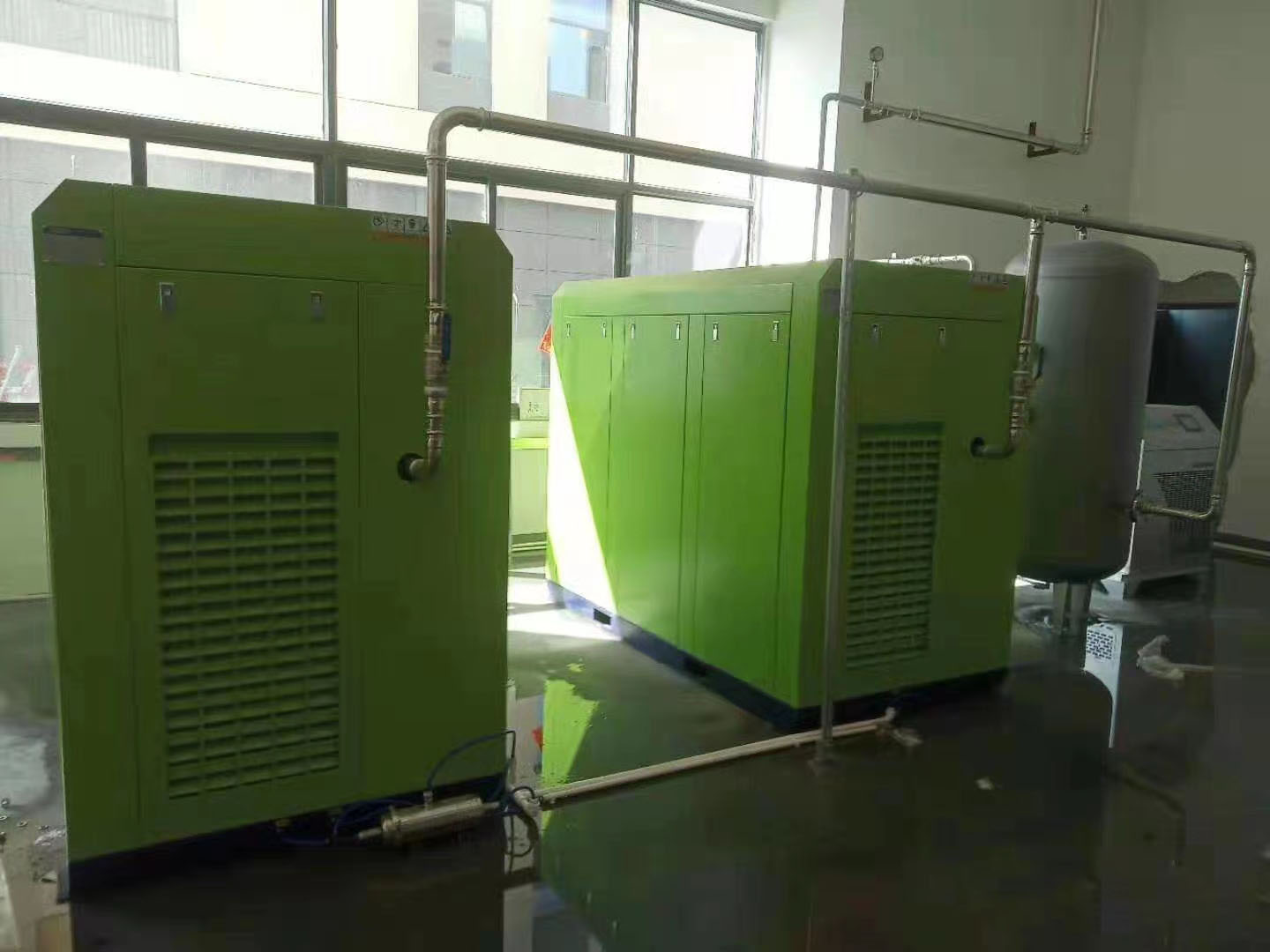

水润滑空压机管道


1.DN(Nominal Diameter)意思是管道的公称直径,是外径与内径的平均值。DN的值=De的值-0.5管壁厚度。注意:这既不是外径也不是内径。 水、煤气输送钢管(镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材,应标注公称直径“DN”(如DN15、DN50)。

2.De(External Diameter)意思是管道外径,PPR、PE管、聚丙烯管外径,一般采用De标注的,均需要标注成外径壁厚的形式,例De25×3。

3.D一般指管道内径。

4.d一般指混凝土管内直径 。钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等)。

5.Φ表示普通圆的直径;也可表示管材的外径,但此时应在其后乘以壁厚。如:Φ25×3,表示外径25mm,壁厚为3mm的管材。对无缝钢管或有色金属管道,应标注“外径×壁厚”。例如Φ108×4,Φ可省略。中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径×壁厚。例如Φ60.5×3.8。


空压机厂家

以上就是管径单位的详细解答,希望可以帮助到每一位用户,具体可咨询奥夫科:13755501671,竭诚为您服务!
